Description électronique du robot hexapod

Architecture electronique

L'electronique du robot est architecturée autour d'un Basic Stamp II-sx de la société Parallax. Ce micro-controleur est assisté de 3 autres micro-controleur de type Pic-508 programmés par la société ferretronics vendus sous la reférence Ft639. Chacun de ces 3 Ft639 est capable de piloter 5 servo-moteurs cequi permet de controler les 13 servos de notre robot. Le BSII-sx communique ses ordres aux Ft639 via des lignes série : il n'y a pas de retour d'information ; Cependant les servo-moteurs embarquent eux aussi une partie electronique (systeme a potentiometre qui permet l'asservissement en position).

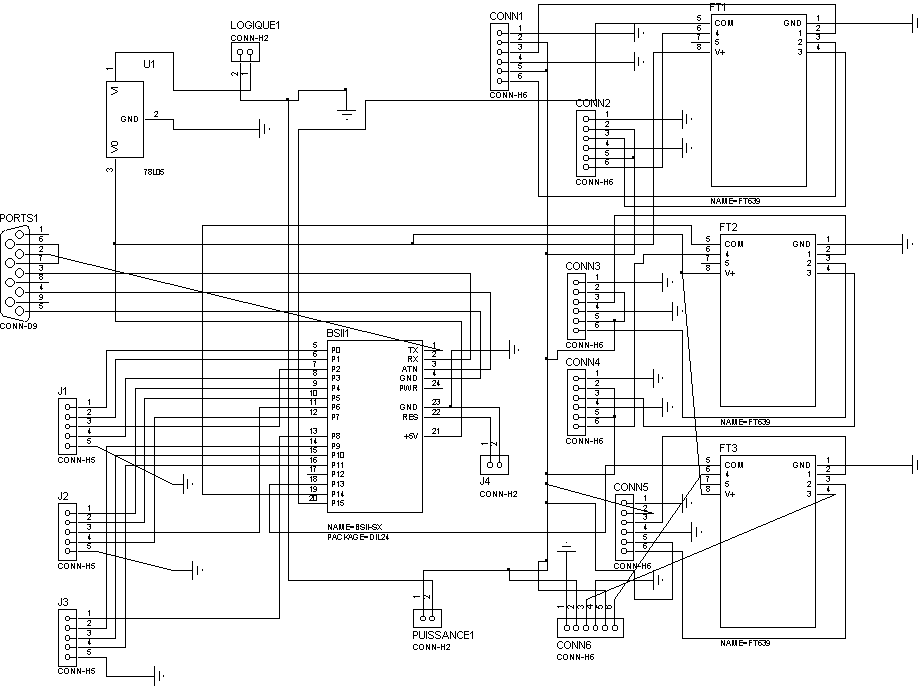

Schéma de la carte

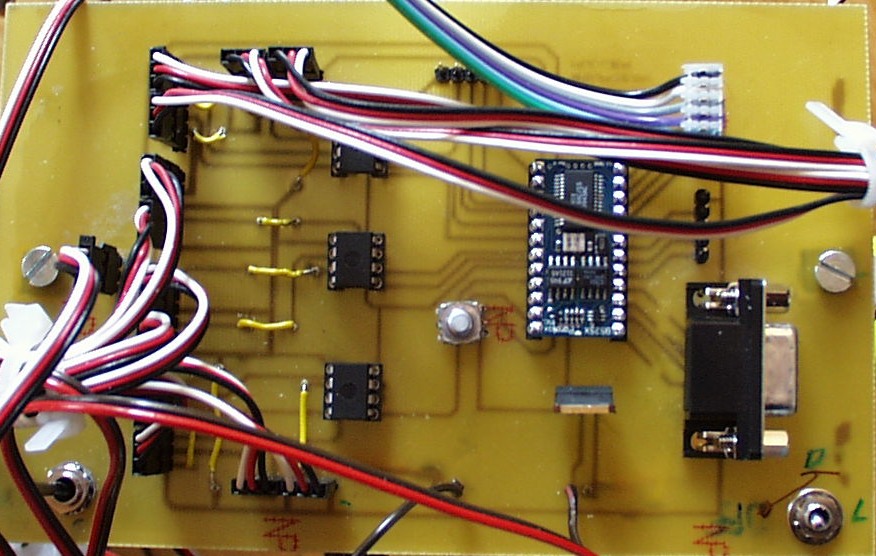

Détails electronique en images ...

Le BS2-sx à 50 Mhz !! Le controleur de servo-moteurs La carte
